Приложение: Реле приближения на качере (Качерная технология)
На основе информации, предоставленной производственной фирмой “Ваня мастер”, подготовлено следующее приложение, описывающее устройство и применение реле приближения на основе датчика Бровина.
Физический принцип и устройство
Прибор основан на открытии нового физического явления — передачи энергии индуктивностей через магнитные моменты вещества в окружающем пространстве.

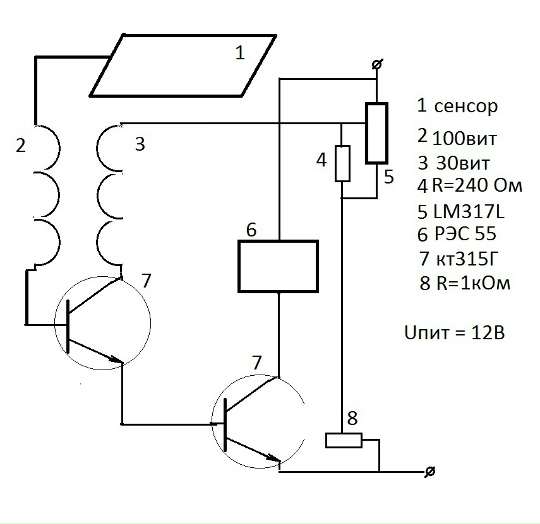

- Основной элемент: Электронная схема на основе трансформатора Тесла (качера) создает в изолированном отрезке проводящего материала произвольной формы (сенсоре) объемный электрический заряд.
- Принцип действия: При вторжении любого объекта в зону этого заряда происходит изменение режима работы схемы, которое фиксируется и приводит к срабатыванию выходного реле.
- Ключевое преимущество: Устройство делает чувствительной к приближению практически любую изолированную металлическую поверхность — от небольшой пластины до длинного провода.
Технические характеристики
- Питание: Постоянный ток, напряжение от 12 до 30 В.
- Потребление: В режиме ожидания — до 5 мА, в режиме срабатывания (извещения) — до 10 мА.
- Чувствительность: Радиус зоны реагирования регулируется от 1 метра до нуля (реакция только на касание).

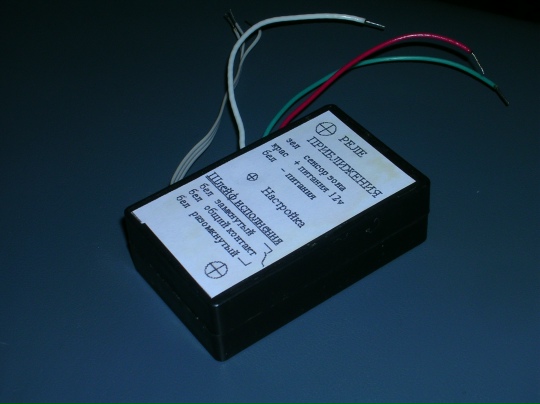

- Выход: Прибор использует герконовое реле РЭС 55. Его комбинированный контакт меняет состояние (замыкается или размыкается) при срабатывании, позволяя подключить любую внешнюю цепь.
- Коммутационная способность реле: До 0,25 А при напряжении до 180 В (переменного или постоянного тока). Гарантированный ресурс — миллион срабатываний.
- Сенсор: Гарантируется срабатывание при использовании в качестве датчика тонкого изолированного металлического провода длиной до 5 метров. Оптимальная площадь чувствительной поверхности — 50х50 см.
Практические рекомендации от изобретателя
В цитате В.И. Бровина раскрыты важные нюансы настройки и эксплуатации:
- Настройка режима: К “горячему концу” (сенсору) подключается любой изолированный металлический предмет. Резистором номиналом 1 кОм необходимо добиться, чтобы непрерывная генерация схемы стала прерывистой (низкочастотные импульсы). Именно этот неустойчивый режим “ожидания” является рабочим.
- Стабильность: Режим ожидания может самопроизвольно сбиваться через некоторое время (до часа), что требует периодической небольшой подстройки потенциометром. При касании или приближении на малую дистанцию стабильность работы значительно выше.
- Коммерческий потенциал: Бровин отмечает, что с 2000 по 2007 год было продано около 15 000 таких реле приближения, что подтверждает практическую востребованность устройства.
Области применения
Устройство является универсальным датчиком приближения и может использоваться в различных сферах:
- Охранная сигнализация: Защита дверей, окон, балконов, сейфов, периметров, витрин.
- Контроль уровня: Сигнализатор протечек воды, датчик уровня сыпучих материалов или жидкости, управление водяными клапанами.
- Промышленная безопасность: Блокировка опасных зон на производстве для предотвращения травматизма.
- Автомобильная электроника: Установка сенсора на задний бампер для предупреждения о приближении к невидимым препятствиям (арматура, бордюр, животные).
- Домашняя автоматизация: Управление освещением или другими приборами.
Примечание: Для каждого конкретного случая применения рекомендуется предварительное макетирование для точной настройки параметров зоны чувствительности.
Источник: Производственная фирма “Ваня мастер” (www.valselivanov.narod.ru). Контактный телефон (на момент публикации): 201-52-78.
