Светодиод и характеристики: практическое исследование для оценки драйвера Бровина

Аннотация

В работе проведены практические измерения светотехнических и электрических характеристик сверхъяркого светодиода SMD 5630 при питании постоянным током через ограничительный резистор. Целью эксперимента было получение эталонных данных для последующего сравнительного анализа с работой того же светодиода под управлением энергоэффективного драйвера на основе качерной технологии В.И. Бровина. Построены графики зависимостей яркости от тока и напряжения, измерена температура. Описан простой и эффективный самодельный стенд для фотометрических измерений.

1. Введение: Зачем нужны эталонные измерения?

Для объективной оценки преимуществ любой новой технологии управления, такой как качерный драйвер светодиода, необходимо сравнить её показатели с классическим, эталонным способом питания.

Цель данной работы: получить натурные данные о работе светодиода в стандартном режиме (питание через резистор) по трём ключевым параметрам: яркость (Lux), потребляемый ток (I) и температура радиатора (T°C). Эти данные станут основой для честного сравнения и демонстрации эффективности драйвера Бровина, который обещает высокую яркость при минимальном нагреве.

2. Методика эксперимента: «Лаборатория в стаканчике»

Для обеспечения воспроизводимости и точности измерений был оперативно создан простой фотометрический стенд.

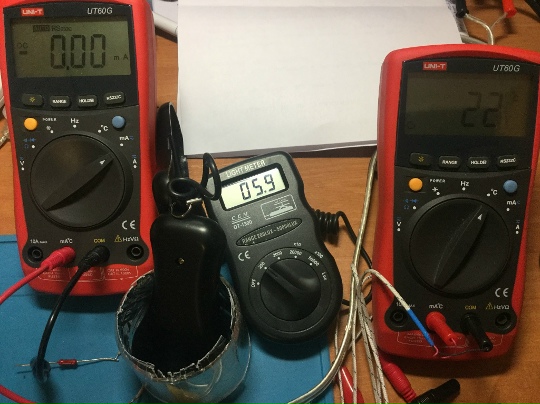

2.1. Конструкция стенда.

Основа: Одноразовый бумажный стаканчик с отрезанным дном.
Внутренняя отделка: Стенки стаканчика оклеены алюминиевой строительной лентой с липким слоем. Это создаёт светоотражающую поверхность, направляющую весь световой поток светодиода на датчик и исключающую влияние внешней засветки.
Порядок измерений: Исследуемый светодиод помещается внутрь стаканчика, который сверху накрывается чувствительным элементом датчика освещённости (люксметра).

2.2. Электрическая схема и параметры.

Объект исследования: Сверхъяркий светодиод SMD 5630.

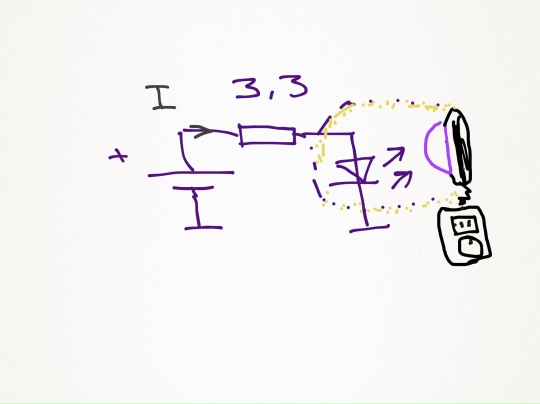

Схема питания: Классическая, с последовательным ограничительным резистором R = 3.3 Ом.
Режим: Напряжение питания плавно изменялось в диапазоне от 1 В до 15 В. Для каждой точки фиксировались:
1. Напряжение питания (U_пит).
2. Ток в цепи (I).
3. Яркость (Lux).
4. Температура на радиаторе светодиода.

3. Результаты и обсуждение

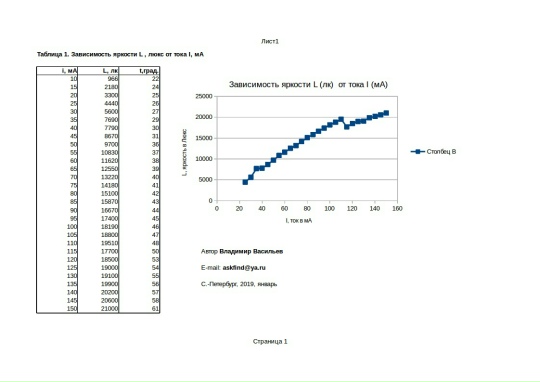

3.1. Ключевые зависимости. По результатам измерений построены графики, иллюстрирующие «крутой» характер работы светодиода:

Яркость от тока (Lux(I)): График подтверждает справочные данные — яркость растёт с током, но зависимость является нелинейной, особенно в области высоких токов.
Яркость от напряжения (Lux(U)): Из-за резкой ВАХ светодиода, яркость также демонстрирует пороговый характер роста.
Ток от напряжения (I(U)): Характерная экспоненциальная зависимость, подтверждающая необходимость точного выбора рабочей точки.

3.2. Наблюдение за аномалией. На графике зависимости яркости от тока наблюдается явный скачок значений. Это не является физическим эффектом, а объясняется систематической ошибкой измерительного прибора в момент автоматического переключения внутреннего диапазона измерения (в данном случае, на диапазон x100). Данные до и после скачка остаются корректными и пригодными для анализа.

3.3. Поиск оптимальной точки. Задача разработчика драйвера — найти компромисс между яркостью и нагревом. Измерения показывают, что после определённого тока прирост яркости замедляется, а нагрев продолжает расти линейно. Оптимальная точка находится в области, где производная d(Lux)/dI ещё высока, а тепловыделение не приводит к критическому перегреву кристалла.

4. Практическая ценность для разработчиков качерных драйверов

Объект для сравнения: Полученные графики — это контрольные кривые. Теперь при испытании драйвера Бровина можно, используя тот же стенд и светодиод, наглядно показать: при каком потребляемом токе от источника достигается сравнимая или большая яркость и насколько ниже при этом температура.
Верификация заявлений: Эксперимент позволяет проверить тезис о том, что качерный драйвер за счёт импульсного режима и рекуперации энергии обеспечивает высокую светоотдачу при минимальном нагреве.
Методика для сообщества: Описанный простой стенд может быть легко воспроизведён другими исследователями для проведения собственных сравнительных испытаний различных драйверов.

5. Заключение

Проведённые практические измерения формируют надёжную базу для дальнейших инженерных работ. Они переводят оценку эффективности качерной технологии из субъективно-визуальной плоскости в плоскость объективных, измеряемых параметров.

Основной вывод для энтузиастов, повторяющих схемы В. Бровина: Оценивать эффективность светильника только по количеству светодиодов и общему току потребления недостаточно. Критерием должно служить отношение фотометрической яркости (в люксах) к электрической мощности, потребляемой от источника, а также стабильность температурного режима. Данная работа предоставляет инструмент для такой оценки.

Следующим логичным шагом будет проведение идентичных измерений для того же светодиода, управляемого качерным драйвером (Версия №2), и прямое наложение графиков для визуализации преимуществ.
