Датчик тока с микроконтроллером: качерная технология обретает «интеллект»

Аннотация

Представлен ключевой этап в разработке качерного датчика тока — успешная интеграция и программирование микроконтроллера для измерения частоты. Преодолён наиболее сложный технологический барьер, связанный с разработкой алгоритмического и программного обеспечения. Устройство вышло на новый уровень функциональности: каждую секунду оно предоставляет цифровое значение частоты генерации, которая модулируется внешним магнитным полем. Обозначены ближайшие перспективы: проведение калибровочных испытаний, создание 3D-модели и печать корпуса.

1. Введение: Новый виток разработки

Цикл разработки датчика тока на основе генератора Бровина (качера) перешёл от исследования физических принципов и создания аналоговых макетов к этапу интеллектуализации устройства. Задача заключалась в наделении датчика способностью самостоятельно измерять, обрабатывать и выдавать информацию — для этого потребовалось внедрить «мозг» в виде микроконтроллера.

Лирическое отступление о «новом времени»: «Вот так медленно приходит новое время. Любой наш каприз и товар, услуга мгновенно перемещается к нам». Ожидание посылки с компонентами через сеть постаматов PickPoint стало небольшим, но символичным ритуалом, связывающим идею с её материальным воплощением.

2. Сердце системы: программирование микроконтроллера

2.1. Вызов и его преодоление. Самым ресурсоёмким этапом оказалось не сборка схемы, а создание её логики. Несколько месяцев ушло на самообразование: изучение архитектуры микроконтроллера, периферии, среды разработки и языка программирования (вероятно, C для STM8 или аналогичных).

Объём работы: «Скачал много, очень много документации».
Ключевое качество: Разработка потребовала усидчивости и терпения, подтверждая правило: «Хороший программный код создаётся медленно».

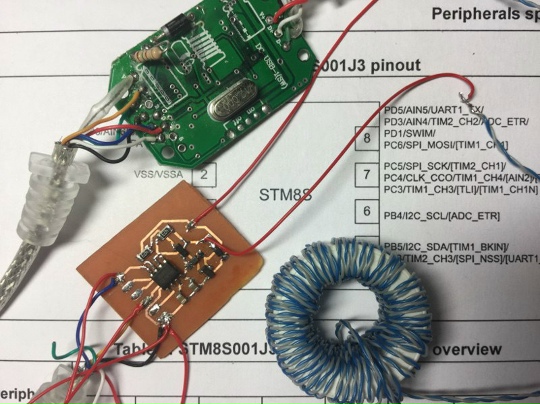

2.2. Достигнутый результат. Усилия увенчались успехом: удалось запустить измеритель датчика тока на микроконтроллере. Написанный алгоритм выполняет точное измерение частоты импульсов, генерируемых качерной схемой. Теперь устройство не просто генерирует сигнал, но и цифрует его, предоставляя готовые данные.

3. Принцип работы и текущее состояние

3.1. Как это работает.

Физический процесс: Постоянный ток, протекающий через проводник (или создающий магнитное поле иным способом), подмагничивает ферритовый или пермаллоевый сердечник.
Влияние на качер: Изменение магнитного состояния сердечника модулирует индуктивность в контуре качера, что приводит к сдвигу частоты генерируемых им импульсов.
Цифровая обработка: Микроконтроллер, используя встроенные таймеры, выполняет прецизионное измерение этой частоты.

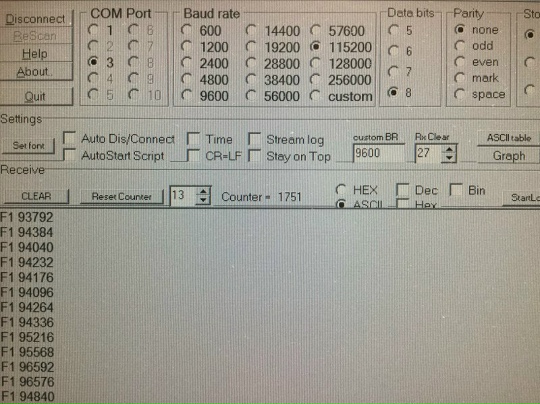

Выход данных: Каждую секунду устройство выдает актуальное значение измеренной частоты (например, по последовательному интерфейсу UART), которое является аналогом измеряемого тока.

3.2. Текущий статус. Разработана и отлажена базовая измерительная платформа. Доказана работоспособность связки «качер + микроконтроллер». Система стабильно отслеживает изменения магнитного поля, что является фундаментом для последующей калибровки в единицах тока.

4. Следующие шаги: путь к законченному изделию

Для превращения работающего макета в готовый к использованию прибор запланирован ряд важных действий:

Проведение калибровочных испытаний.
- Цель: Получить точную зависимость частоты на выходе микроконтроллера F от величины постоянного тока I, пропускаемого через сердечник.
- Материал: Использовать сердечник из пермаллоя, обладающего высокой магнитной проницаемостью и узкой петлёй гистерезиса, что обещает лучшую линейность и чувствительность датчика.
- Результат: Калибровочная таблица или формула I = f(F) для вшивания в память микроконтроллера.
Создание 3D-модели и печать корпуса.
- 3D-моделирование: Разработка защитного и эргономичного корпуса, который будет вмещать печатную плату с качером и микроконтроллером, обеспечивать правильное позиционирование измерительного сердечника и иметь посадочные места для разъёмов.
- 3D-печать: Быстрое прототипирование корпуса на 3D-принтере позволит оценить его удобство, прочность и довести дизайн до совершенства, подготовив к возможному серийному литью.

5. Заключение

Интеграция микроконтроллера стала революционным шагом для качерного датчика тока. Устройство перешло из категории лабораторных демонстраций в категорию программируемых цифровых измерительных приборов. Преодолён главный технологический барьер, связанный с программированием.

Обозначенные следующие шаги — калибровка и создание корпуса — носят прикладной, овеществляющий характер. Они направлены на то, чтобы датчик можно было взять в руки, подключить к системе и использовать для решения практических задач, таких как мониторинг заряда аккумуляторов или контроль тока в силовых цепях.

Автор: Васильев В.И. (askfind@ya.ru) Дата: Октябрь 2017 г.
