Датчик тока на качерной технологии: от лабораторного макета к серийному производству

Реферат

В работе представлен ключевой этап разработки — переход от экспериментальных лабораторных макетов к подготовке серийного производства датчиков тока на основе качерной технологии Бровина. Изготовлена и успешно испытана первая партия печатных плат устройства. Доработанная схема демонстрирует принцип работы и включает рекуперацию энергии, что значительно снижает общее энергопотребление. Определены дальнейшие шаги по интеграции 8-разрядного микроконтроллера для создания программируемого измерительного прибора с функцией калибровки.

1. Введение: От исследований к изделию

Цикл многолетних экспериментов с качерным датчиком тока, включавший изучение ферритовых сердечников, снятие характеристик и исследование переходных процессов, завершился важным практическим результатом. Целью данного этапа стала разработка и отладка печатной платы (ПП) — ключевого шага на пути к созданию серийного изделия с предсказуемыми и повторяемыми характеристиками.

2. Разработка печатной платы: от идеи к работающему образцу

Основная задача заключалась в переносе проверенной схемы двухтранзисторного качера с макетной платы на постоянную основу.

2.1. Процесс изготовления и результат.

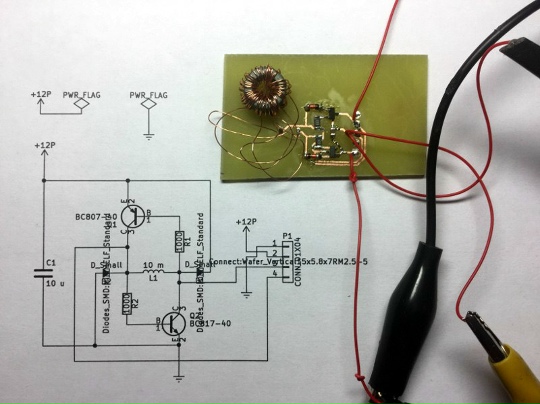

Реализация: Удалось разработать и изготовить первую партию печатных плат. Четвертая по счету плата была успешно спасена (исправлена), на неё установлены все необходимые компоненты.
Верификация: После подачи питания U = 3.3 В схема сразу начала стабильно генерировать импульсы. Качественная проверка с помощью поднесения постоянного магнита к ферритовому кольцу мгновенно показала работоспособность: частота импульсов закономерно изменялась в ответ на изменение внешнего магнитного поля, что является базовым принципом действия датчика.
Планирование: Для оптимизации параметров запланировано изготовление трёх дополнительных плат с различными номиналами резисторов в ключевых точках схемы для выбора наилучшего сочетания чувствительности и стабильности.

3. Принцип действия и осциллографический контроль

3.1. Физическая основа. Как и в предыдущих экспериментах, датчик использует свойство ферритового сердечника изменять свою эффективную магнитную проницаемость под действием внешнего магнитного поля, создаваемого измеряемым током. Это изменение влияет на индуктивность катушки, которая является частью частотозадающего контура качера, что приводит к сдвигу частоты генерируемых импульсов.

3.2. Ключевое усовершенствование: рекуперация энергии. Осциллограмма, снятая с коллекторов транзисторов, подтверждает работу механизма рекуперации (возврата) энергии. Высоковольтные импульсы, возникающие при разрыве тока в катушке, не рассеиваются, а направляются через цепь обратной связи для подзаряда накопительного конденсатора в цепи питания.

Результат: Это innovation существенно снижает суммарный ток потребления всего устройства, повышая его энергоэффективность и делая его пригодным для работы в автономных системах.

4. Следующий шаг: интеллектуализация датчика

Для преобразования простого генератора в полноценный измерительный прибор запланирована интеграция микроконтроллера.

4.1. Задачи микроконтроллера.

Измерение частоты: Точный подсчет частоты импульсов с выхода качера.
Вычисление тока: Выполнение алгоритма пересчета F → I по калибровочной зависимости.
Цифровой интерфейс: Вывод данных (например, по UART) для связи с компьютером или другими устройствами.
Калибровка: Реализация режима, аналогичного калибровке цифровых весов («тарирование»), для компенсации разброса параметров компонентов и установки нуля.

4.2. Ожидаемый результат. Добавление недорогого 8-разрядного микроконтроллера (например, серии STM8 или PIC) превратит аналоговую плату в программируемый цифровой датчик тока с возможностью программной настройки диапазона, чувствительности и компенсации температурного дрейфа.

5. Заключение и перспективы

Достигнут критически важный этап: Успешно изготовлена и испытана первая промышленная печатная плата качерного датчика тока, что подтверждает возможность его серийного производства.
Подтверждены ключевые преимущества: Схема демонстрирует не только чувствительность к магнитному полю, но и высокую энергоэффективность благодаря встроенному механизму рекуперации.
Определен путь развития: Интеграция микроконтроллера станет финальным шагом в создании законченного, удобного для пользователя изделия — цифрового датчика тока с минимальной себестоимостью и уникальными свойствами, предсказанными В.И. Бровиным.

Данная работа закрывает технологический цикл «исследование → макетирование → прототипирование» и открывает путь к практическому воплощению идеи о «заваливании рынка» эффективными и дешёвыми измерительными приборами на новой физической платформе.
