Ферриты, измеритель тока и забытые технологии: от «Сетунь-70» до современных качеров

В поисках утраченного феррита

Большое спасибо Александру за ферритовые кольца! Теперь есть материал для экспериментов. Правда, вряд ли они подойдут для воссоздания памяти троичного компьютера «Сетунь-70» — требуются сердечники со строго определёнными гистерезисными свойствами.

Этот вопрос заставил меня отправиться на поиски. На петербургском рынке «Юнона» я пытался найти элементы ферритовой памяти, которые полвека назад были основой советских ЭВМ. Реакция продавцов оказалась показательной: «Ферритовая память? А что такое трансфлюксор?» Популярные когда-то технологии полностью «ушли» с рынка и из общественного сознания. Трансфлюксоры — ферритовые сердечники с подпайкой, способные хранить информацию, — сегодня стали артефактом истории техники, как когда-то ламповые диоды.

Справка: Троичная ЭВМ «Сетунь» (1959) и её развитие «Сетунь-70» использовали ферритовые кольца для памяти. Трансфлюксор — разновидность магнитного усилителя и элемент памяти, изобретённый в СССР. Его принцип (управление магнитным потоком) концептуально близок к работе качерного датчика.

Современный вызов: качер против токовых клещей

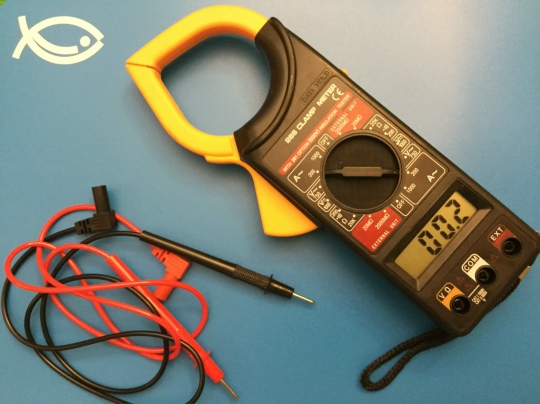

Чтобы объективно оценить перспективы качерной технологии, я приобрёл на аукционе недорогой, но эффективный инструмент — цифровой мультиметр с токовыми клещами, способный измерять переменный ток до 1000 А.

Этот прибор станет эталоном для сравнения. Моя цель — проверить, может ли простая токовая рамка, работающая в режиме качера, стать основой для нового типа датчика.

Новый эксперимент: токовая рамка как качер

Идея следующего этапа проста и радикальна: использовать в качестве чувствительного элемента не ферритовое кольцо с обмоткой, а готовую токовую рамку (по сути, воздушный трансформатор). Планирую подключить её к схеме двухтранзисторного качера (КТ315/КТ316).

Гипотеза: Протекающий через проводник измеряемый ток будет создавать вокруг себя переменное магнитное поле. Это поле наведёт ток во вторичной рамке (качере), что должно повлиять на его рабочую частоту. Если зависимость окажется стабильной и измеримой, мы получим бесконтактный датчик тока принципиально новой архитектуры — без ферромагнитных сердечников, со всеми их недостатками (гистерезис, насыщение).

Техническая цель и ожидания

Главная задача — исследовать, как изменение положения проводника с током относительно рамки или изменение величины тока влияет на частоту генерации F качерной схемы.

Что даст успех:

Расширение диапазона: Возможность измерения сверхбольших токов, ограниченная лишь прочностью рамки.
Улучшение характеристики: Отсутствие феррита исключает нелинейности, связанные с насыщением сердечника.
Минимальная себестоимость: Конструкция сводится к печатной плате с парой транзисторов и куску медного провода.

Если эксперимент подтвердит работоспособность принципа, это станет серьёзным шагом к реализации мечты Бровина о «самой низкой себестоимости» и практическому «заваливанию рынка» уникальными датчиками.

Заключение

История техники циклична. Принципы, заложенные в ферритовой памяти и трансфлюксорах 60-х годов, сегодня получают второе рождение в виде качерных технологий. Пока индустрия движется по пути усложнения и дороговизны (как в современных датчиках Холла), наш путь — это поиск элегантной простоты, скрытой в фундаментальных физических явлениях.

Следующий отчёт будет посвящён результатам испытаний токовой рамки в режиме качера и сравнению её данных с показаниями стандартных токовых клещей.
