Тема: От ферритовой памяти к датчикам тока на качере Бровина. Новый виток старой технологии?
Приветствую коллеги! Продолжаю исследования в рамках «Домашней физической лаборатории».
Начал с поиска архаичных компонентов для ретрокомпьютинга (ферритовая память, трансфлюксоры для «Сетуни»), но это оказался тупик — технологии ушли безвозвратно. Однако это подтолкнуло к практической работе над современным применением смежной технологии — качера Бровина.
Суть проекта: Создание линейки недорогих и точных датчиков тока (постоянного и переменного) на основе качера. Цель — «завалить рынок» доступными решениями для мониторинга заряда аккумуляторов, бытовых приборов, мощных двигателей.
Текущий статус:
- Разработан измерительный модуль на STM8S, отлажен точный алгоритм измерения частоты.
- Модуль передает данные (F1, F2, V1, V2) на ПК.
- Готовится серия экспериментов по калибровке и оценке погрешности.
План исследований:
- Снятие зависимости частоты генерации качера от величины тока.
- Использование двух качеров для повышения точности.
- Аппроксимация данных и вывод функции «частота-ток».
- Создание прототипа с индикацией.
Приглашаю к обсуждению! Интересен ваш опыт работы с качером Бровина, измерениями тока и применением микроконтроллеров в измерительной технике.
Следите за прогрессом и детальными отчетами на канале: Домашняя физическая лаборатория: youtube.com/channel/UC…
#КачерБровина #ДатчикТока #ИзмерительнаяТехника #STM8 #Электроника #СделайСам #Ферриты #РетроТехнологии #DIY #НаучныйКанал
Заголовок: Разработка датчика тока на основе качера Бровина: от идеи к измерительному модулю на STM8S
Коллеги, делится ходом своего исследовательского проекта.
Введение и контекст. Изначальный интерес к историческим элементам вычислительной техники (ферритовая память, трансфлюксоры) подтвердил их полное забвение. Это контрастирует с потенциалом другой, также известной десятилетия, технологии — качера Бровина (КБ). Владимир Ильич Бровин утверждал о его огромном потенциале для создания дешевых устройств. Моя цель — реализовать это на практике, создав действующий датчик тока.
Актуальность. Необходимость в недорогих, но точных средствах измерения тока для широкого круга задач: от радиолюбительских (АКБ) до промышленных (мониторинг двигателей).

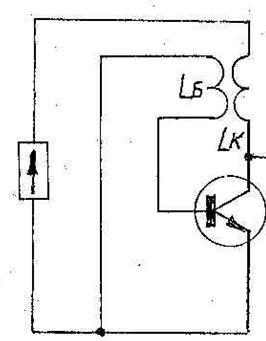

Суть метода. Используется зависимость частоты автогенерации (качера) от индуктивности, которая, в свою очередь, меняется при помещении в магнитное поле измеряемого тока (принцип токовых клещей, но на основе КБ).
Достигнутые результаты:
- Создан и отлажен измерительный модуль на микроконтроллере STM8S003.
- Написан и оптимизирован точный алгоритм измерения частоты двух входных сигналов (для схемы с двумя качерами).
- Модуль в реальном времени передает по UART ключевые параметры: F1, F2, V1, V2.
- Архитектура модуля позволяет адаптировать его для других задач (например, для абсолютного датчика перемещений на основе индуктивности).
План экспериментальных работ:
- Калибровка: подача эталонного тока → измерение частоты импульсов F1, F2.
- Снятие полных характеристик зависимости F(I).
- Математическая аппроксимация и создание преобразующей функции.
- Оценка погрешности измерения в сравнении с промышленными образцами (например, с токовыми клещами).
- Разработка firmware для автономной работы с дисплеем.
Перспективы. Успешная реализация откроет путь к созданию семейства датчиков на единой платформе (ток, перемещение, возможно, другие параметры).
Приглашаю к дискуссии по следующим вопросам:
- Оптимизация схемотехники КБ для измерительных целей.
- Методы компенсации температурного дрейфа и нелинейностей.
- Опыт применения STM8S в аналогичных прецизионных задачах.
Уникальное предложение для исследователей и электроников
Кстати, планирую этот измерительный модуль использовать и для абсолютного датчика перемещений. На входы V1,V2 будут подаваться сигнал с индуктора и рассчитывать расстояние в миллиметрах. Патент РФ № 2075726 “Датчик Бровина для измерения перемещений”
ЗАКАЗЫВАЙТЕ! Уникальный датчик тока на качере для контроля тока заряда /разряда аккумулятора.
