Исследуем ток: 4 датчика для лабораторного стенда в битве за точность ⚡️
Текст поста:
Как измерить ток точно и безопасно? Я запускаю новый проект лабораторного стенда для мониторинга электропотребления и тестирую четыре популярных решения.
Цель — не просто собрать графики в Home Assistant, а на практике сравнить, как ведут себя разные датчики: от простых аналоговых до сложных компенсационных. Кто окажется точнее, стабильнее и удобнее?

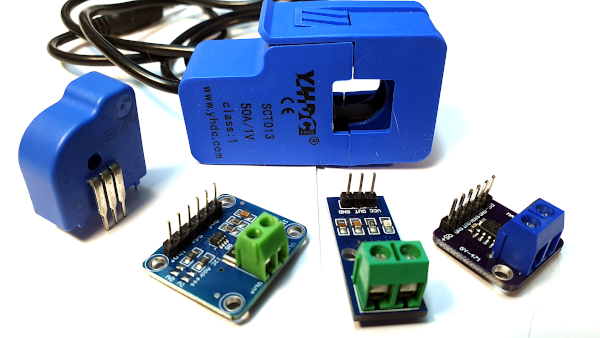

[Фото с подписью: «Кандидаты на тест: LTS25-NP, ACS712, INA219 и MAX471. Скоро узнаем, кто лучший!»] 🔍 Кто в команде?
Краткий обзор героев предстоящих испытаний:
LEM LTS25-NP — «Профессионал». Компенсационный датчик Холла. Серьезная точность, гальваническая развязка и частотный диапазон до 200 кГц. Для задач, где важна надежность.
Характеристика:
- многопредельный компенсационный датчик на эффекте Холла;
- однополярное питание: +5 В;
- номинальный ток: 25 А;
- частотный диапазон: DC…200 кГц;
- монтаж: на печатную плату;
- изолирующий пластиковый негорючий корпус;
- встроенный измерительный резистор;
- расширенный диапазон преобразования;
- рабочая температура: -40…+85 °C.
ACS712 — «Народный любимец». Основан на эффекте Холла. Прост в использовании с Arduino, но имеет собственную «нулевую точку». Проверим его стабильность.
Характеристика
- работает с постоянным и переменным током;
- Чувствительность датчиков:
- ACS712 5А: 185 мВ/А;
- ACS712 20А: 100 мВ/А;
- ACS712 30А: 66 мВ/А;
- ACS713 20А: 185 мВ/А;
- ACS713 30А: 133 мВ/А.
- напряжение питания +5,0 В;
- ток потребления не превышает 11мА;
- сопротивление токовой шины 1,2 мОм;
- температура эксплуатации -40°C…+85°C;
- размер 31мм х 13мм.
INA219 (CJMCU-219) — «Цифровой интеллектуал». Измеряет и ток, и напряжение по шине I2C. Удобен для цифровых проектов без лишних АЦП.
- напряжение питания: 3 — 5 В
- максимальное измеряемое напряжение: 26 В
- максимальная измеряемая сила тока: 3.2 А
- рабочая температура: -40 … 85° C
- дрейф в рабочем температурном диапазоне: 100 мкВ
- разрешение измерителя: 12 бит
- интерфейс: I2C
- скорость интерфейса: 3.4 МГц
- фильтрация: х128 отсчетов
MAX471 (GY-471) — «Минималист». Простой аналоговый датчик на базе шунта. Питается от измеряемой цепи. Проверим его базовую, но надежную работу.
- аналоговый датчик тока, усилитель сигнала встроенного шунта.
- изменение тока на положительной шине.
- возможно параллельное подключение нескольких датчиков для увеличения измеряемого тока
- напряжение питания: 3 В — 36 В (Датчик не измеряет напряжение, питается от измеряемой шины)
- максимальный ток: 3 А.
- разрешение на аналоговом выходе: 1А/1В
🎯 Что будем проверять?
В серии экспериментов я сравню: ✅ Точность на постоянном и переменном токе. ✅ Стабильность показаний во времени. ✅ Поведение на разных нагрузках. ✅ Практичность подключения и интеграции в систему.
Собранные данные в реальном времени будут отправляться на сервер Home Assistant для наглядной визуализации.
Следите за обновлениями! В следующих постах — первый монтаж, настройка и, конечно, свежие графики и выводы.
Какой датчик, на ваш взгляд, покажет себя лучше? Может, уже работали с одним из них? Делитесь опытом в комментариях!
