Термопластавтомат-станок Ходос

Термопластавтомат-станок Ходос

Завод биологического машиностоения

В конце 70-х годов к нам в школу пришли инженеры с Киришского завода биологического машиностроения внедрять школьный электронный экзаминатор. Учеников старших классов взяли в подмастерье.

На новом заводе многие хотели работать. Высокие зарплаты, быстрое получение квартиры в новой районе города Кириши.

Мне удалось попасть в инженерный корпус и посмотреть лаборатории, оснащённые самым современным, в то время, приборным парком.

Молодые специалисты, инженеры и руководители, техники активно взялись за разработку новых биологических технологий и приборов.

В конце 90-х годов всё что можно было продать из средств производства - продали. КЗБМ практически ликвидировали. Остались несколько цехов, для которых искали объём работы.

Меня пригласили починить старый “Термопластавтомат-станок Ходос”. Мастер из другого города отказался больше приезжать ехать для реонта и обслуживания.

Вот и сбылась моя мечта! Поработать в когда-то пристижном заводе.

Глубокая морозная осень. Взял с собой запасной комплект микросхем серии 74xx, свой собственный осциллограф и меня провели к чешскому станку. Был аварийный сбой. Пластмассу в термо-контейнере не прогрели и при включении станка большой ток вывел из строя цифровые логические микросхемы.

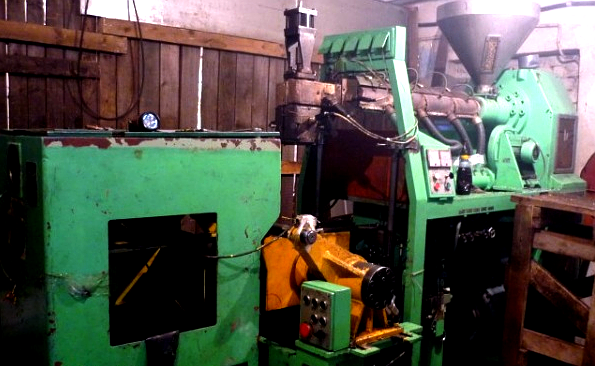

Управление термопластавтоматом станока Ходос, произведенного в 1984 году, мне понравилось. Открыл крышку с платами управления. В стойке разместили средства контроля-диагностики цифровой электроники в стойке управления.

Можно было проверить напряжение логических уровней микросхем. Удалось найти и заменить неисправные микросхемы. Станок запустился!

В станке были реализованы несколько фиксированных программ. Руководство цеха попросило подумать о перепрограммировании операций станка. Сделал обзор рынка и предствалил предложение.

						Директору КЗБМ
						В.В.Пырху



			П Р Е Д Л О Ж Е Н И Е

	Для безперебойной работы станка чехского производства ХОДЕС
 предлагаю модифицировать имеющийся модуль автоматики на новый.

	Современный модуль автоматики на основе одноплатного
контроллера с микроЭВМ и языком программирования BASIC, а
также дополнительных устройств ввода/вывода позволит быстро
модифицировать алгоритм работы станка, обеспечивая больший выход
качественной продукции с конкретным сырьем.


 1. Модуль вычислителя MCU4-4.1-22C
 (AT89S53-24, 12KB Flash-Fractal-Basic, 64KB RAM, 32KB SEEPROM,
 Real time clock, PIC16F87X, (RS232), I2C, SPI, MicroLan,
 24 in/out, 5 in ADC/10bit)						1 шт.  $69

 2. Пассивный модуль входов / выходов IO2-1C (16 in / out )		2 шт.  $18

 3. Индикатор AC162AYJLY08-H
    (16 символов 6мм* 2 строки, подсветка, -20...+70) 			1 шт.  $14

 4. Модуль программатора PRG1-1.1C (PIC12xxx, PIC16xxx, PIC16F8xx) 	1 шт.  $15

 5. Цифровая клавиатура PC (интерфейс RS232C)				1 шт.  $12

 6. Кабель RS232    9 ->9    1.5м					1 шт.  $3

 7. Кабель I2C 4 -> 4    						6 шт.  $6

 8. Блок питания AC220V а DC 12V/1A					1 шт.  $6

							--------------------------
							Итого: $286 у.е.
							286*29= 8 294 р. 00 к.

 Командировочные расходы:
 500 руб.

 Всего: 8 794 руб. 00 коп.


 Календарный срок запуска: 7 дней.

Станок запустили. В боксе гранулы расплавились и мы стали отлаживать изготовление пластмассовых бутылок. Из сопла медленно вытягивалася “чулок” в пресс-форму. Далее открылся клапан и сжатый воздух расширил “чулок” до формы бутылки. Оператор ножницами отрезал верхнюю часть. Было интересно видеть процесс полуавтоматического литья изделий из пластмассы.
